[linux内存管理] 第045篇 per-CPU变量的静态与动态分配

// include/linux/percpu-defs.h

/*
 * Variant on the per-CPU variable declaration/definition theme used for
 * ordinary per-CPU variables.
 */
#define DECLARE_PER_CPU(type, name)					\
	DECLARE_PER_CPU_SECTION(type, name, "")

#define DEFINE_PER_CPU(type, name)					\
	DEFINE_PER_CPU_SECTION(type, name, "")

#define DEFINE_PER_CPU_SECTION(type, name, sec)				\
	__PCPU_ATTRS(sec) __typeof__(type) name

#define __PCPU_ATTRS(sec)						\
	__percpu __attribute__((section(PER_CPU_BASE_SECTION sec)))	\
	PER_CPU_ATTRIBUTES

#define PER_CPU_BASE_SECTION ".data..percpu"

 __attribute__((section(".data..percpu"))) __typeof__(type) name

static DEFINE_PER_CPU(u64, nr_prod_sum);

static  __attribute__((section(".data..percpu"))) u64 nr_prod_sum

#define get_cpu_var(var)						\
(*({									\
	preempt_disable();						\
	this_cpu_ptr(&var);						\
}))

#define put_cpu_var(var)						\
do {									\
	(void)&(var);							\
	preempt_enable();						\
} while (0)

#define get_cpu_ptr(var)						\
({									\
	preempt_disable();						\
	this_cpu_ptr(var);						\
})

#define put_cpu_ptr(var)						\
do {									\
	(void)(var);							\
	preempt_enable();						\
} while (0)

#define per_cpu_ptr(ptr, cpu)						\
({									\
	__verify_pcpu_ptr(ptr);						\
	SHIFT_PERCPU_PTR((ptr), per_cpu_offset((cpu)));			\
})

#define per_cpu(var, cpu)	(*per_cpu_ptr(&(var), cpu))

#define this_cpu_ptr(ptr) raw_cpu_ptr(ptr)

#define raw_cpu_ptr(ptr)						\
({									\
	__verify_pcpu_ptr(ptr);						\
	arch_raw_cpu_ptr(ptr);						\
})

#ifndef __my_cpu_offset
#define __my_cpu_offset per_cpu_offset(raw_smp_processor_id())
#endif


/*
 * Arch may define arch_raw_cpu_ptr() to provide more efficient address
 * translations for raw_cpu_ptr().
 */
#ifndef arch_raw_cpu_ptr
#define arch_raw_cpu_ptr(ptr) SHIFT_PERCPU_PTR(ptr, __my_cpu_offset)
#endif

// include/asm-generic/percpu.h
#ifdef CONFIG_SMP

/*
 * per_cpu_offset() is the offset that has to be added to a
 * percpu variable to get to the instance for a certain processor.
 *
 * Most arches use the __per_cpu_offset array for those offsets but
 * some arches have their own ways of determining the offset (x86_64, s390).
 */
#ifndef __per_cpu_offset
extern unsigned long __per_cpu_offset[NR_CPUS];

#define per_cpu_offset(x) (__per_cpu_offset[x])
#endif

// include/linux/percpu-defs.h
#define SHIFT_PERCPU_PTR(__p, __offset)					\
	RELOC_HIDE((typeof(*(__p)) __kernel __force *)(__p), (__offset))

// include/linux/compiler.h
#ifndef RELOC_HIDE
# define RELOC_HIDE(ptr, off)					\
  ({ unsigned long __ptr;					\
     __ptr = (unsigned long) (ptr);				\
    (typeof(ptr)) (__ptr + (off)); })
#endif

// include/asm-generic/vmlinux.lds.h

/**
 * PERCPU_INPUT - the percpu input sections
 * @cacheline: cacheline size
 *
 * The core percpu section names and core symbols which do not rely
 * directly upon load addresses.
 *
 * @cacheline is used to align subsections to avoid false cacheline
 * sharing between subsections for different purposes.
 */
#define PERCPU_INPUT(cacheline)						\
	__per_cpu_start = .;						\
	*(.data..percpu..first)						\
	. = ALIGN(PAGE_SIZE);						\
	*(.data..percpu..page_aligned)					\
	. = ALIGN(cacheline);						\
	*(.data..percpu..read_mostly)					\
	. = ALIGN(cacheline);						\
	*(.data..percpu)						\
	*(.data..percpu..shared_aligned)				\
	PERCPU_DECRYPTED_SECTION					\
	__per_cpu_end = .;

llvm-readelf.exe -l vmlinux

Elf file type is DYN (Shared object file)
Entry point 0xffffffc008000000
There are 27 program headers, starting at offset 64

Program Headers:
  Type           Offset   VirtAddr           PhysAddr           FileSiz  MemSiz   Flg Align
  LOAD           0x010000 0xffffffc008000000 0xffffffc008000000 0x010000 0x010000 R E 0x10000
  LOAD           0x020000 0xffffffc008010000 0xffffffc008010000 0x1019978 0x1019978 RWE 0x10000
  LOAD           0x1040000 0xffffffc009030000 0xffffffc009030000 0x5be87e 0x5be87e RW  0x10000
  LOAD           0x15fe880 0xffffffc0095ee880 0xffffffc0095ee880 0x002bf0 0x002bf0 R   0x10000
  LOAD           0x1601470 0xffffffc0095f1470 0xffffffc0095f1470 0x0097d4 0x0097d4 R   0x10000
  LOAD           0x160ac44 0xffffffc0095fac44 0xffffffc0095fac44 0x00e4cc 0x00e4cc R   0x10000
  LOAD           0x1619110 0xffffffc009609110 0xffffffc009609110 0x00329c 0x00329c R   0x10000
  LOAD           0x161c3ac 0xffffffc00960c3ac 0xffffffc00960c3ac 0x004c44 0x004c44 R   0x10000
  LOAD           0x1620ff0 0xffffffc009610ff0 0xffffffc009610ff0 0x02e652 0x02e652 R   0x10000
  LOAD           0x164f648 0xffffffc00963f648 0xffffffc00963f648 0x003b10 0x003b10 R   0x10000
  LOAD           0x1653158 0xffffffc009643158 0xffffffc009643158 0x0003a8 0x0003a8 RW  0x10000
  LOAD           0x1653500 0xffffffc009643500 0xffffffc009643500 0x003120 0x003120 R   0x10000
  LOAD           0x1656620 0xffffffc009646620 0xffffffc009646620 0x000054 0x000054 R   0x10000
  LOAD           0x1656674 0xffffffc009646674 0xffffffc009646674 0x560712 0x560712 R   0x10000
  LOAD           0x1bb6d88 0xffffffc009ba6d88 0xffffffc009ba6d88 0x0002e0 0x0002e0 R   0x10000
  LOAD           0x1bb8000 0xffffffc009ba8000 0xffffffc009ba8000 0x0060f0 0x0060f0 RW  0x10000
  LOAD           0x1bbe800 0xffffffc009bae800 0xffffffc009bae800 0x004800 0x004800 R E 0x10000
  LOAD           0x1bd0000 0xffffffc009bc0000 0xffffffc009bc0000 0x0638f0 0x0638f0 R E 0x10000
  LOAD           0x1c338f0 0xffffffc009c238f0 0xffffffc009c238f0 0x36bb94 0x36bb94 R   0x10000
  LOAD           0x1fa5000 0xffffffc009f95000 0xffffffc009f95000 0x016e48 0x016e48 RW  0x10000
  LOAD           0x1fbc000 0xffffffc009fac000 0xffffffc009fac000 0x016f50 0x016f50 RW  0x10000
  LOAD           0x1fd2f50 0xffffffc009fc2f50 0xffffffc009fc2f50 0x00a438 0x00a438 R   0x10000
  LOAD           0x1fe0000 0xffffffc009fd0000 0xffffffc009fd0000 0x1d3cf0 0x1d3cf0 RW  0x10000
  LOAD           0x21b3cf0 0xffffffc00a1a3cf0 0xffffffc00a1a3cf0 0x026d10 0x026d10 RW  0x10000
  LOAD           0x21db000 0xffffffc00a1cb000 0xffffffc00a1cb000 0x000000 0x09e938 RW  0x10000
  GNU_STACK      0x000000 0x0000000000000000 0x0000000000000000 0x000000 0x000000 RW  0x0
  NOTE           0x1656620 0xffffffc009646620 0xffffffc009646620 0x000054 0x000054 R   0x4

 Section to Segment mapping:
  Segment Sections...
   00     .head.text
   01     .text
   02     .rodata
   03     .pci_fixup
   04     .builtin_fw __ksymtab
   05     __ksymtab_gpl
   06     __kcrctab
   07     __kcrctab_gpl
   08     __ksymtab_strings
   09     __param
   10     __modver
   11     __ex_table
   12     .notes
   13     .BTF
   14     .BTF_ids
   15     .hyp.rodata .rodata.hyp_events
   16     .rodata.text
   17     .init.text .exit.text
   18     .altinstructions .eh_frame
   19     .init.data
   20     .data..percpu .hyp.data..percpu     ///////////////////这里
   21     .hyp.reloc .rela.dyn .relr.dyn
   22     .data
   23     __bug_table .hyp.data .mmuoff.data.write .mmuoff.data.read .pecoff_edata_padding
   24     .bss
   25
   26     .notes
   None   .rodata1 __init_rodata .sbss .debug_aranges .debug_info .debug_abbrev .debug_line .debug_frame .debug_str .debug_loc .debug_ranges .comment .symtab .strtab .shstrtab

// include/linux/module.h

struct module {
    //...
#ifdef CONFIG_SMP
	/* Per-cpu data. */
	void __percpu *percpu;
	unsigned int percpu_size;
#endif
    //...
}

#ifdef CONFIG_SMP

/**
 * mod_percpu() - 获取模块的 per-CPU 基地址
 * @mod: 目标模块
 *
 * 返回指向模块 per-CPU 数据区域的指针（__percpu 标记）。
 */
static inline void __percpu *mod_percpu(struct module *mod)
{
	return mod->percpu;
}

/**
 * percpu_modalloc() - 为模块分配 per-CPU 内存
 * @mod:  模块结构体
 * @info: 模块加载信息，包含节区头等
 *
 * 从系统预留的 per-CPU 区域分配内存，大小和对齐方式由 .data..percpu 节决定。
 * 分配成功时设置 mod->percpu 和 mod->percpu_size，否则返回 -ENOMEM。
 */
static int percpu_modalloc(struct module *mod, struct load_info *info)
{
	Elf_Shdr *pcpusec = &info->sechdrs[info->index.pcpu];  /* 指向 .data..percpu 节区头 */
	unsigned long align = pcpusec->sh_addralign;           /* 节区要求的对齐 */

	if (!pcpusec->sh_size)          /* 没有 percpu 数据，无需分配 */
		return 0;

	if (align > PAGE_SIZE) {         /* 对齐要求不能超过页大小 */
		pr_warn("%s: per-cpu alignment %li > %li\n",
			mod->name, align, PAGE_SIZE);
		align = PAGE_SIZE;         /* 强制降低到页对齐 */
	}

	/* 从系统预留的 percpu 区域分配内存（静态区域） */
	mod->percpu = __alloc_reserved_percpu(pcpusec->sh_size, align);
	if (!mod->percpu) {
		pr_warn("%s: Could not allocate %lu bytes percpu data\n",
			mod->name, (unsigned long)pcpusec->sh_size);
		return -ENOMEM;
	}
	mod->percpu_size = pcpusec->sh_size;   /* 记录分配大小 */
	return 0;
}

/**
 * percpu_modfree() - 释放模块的 per-CPU 内存
 * @mod: 模块结构体
 */
static void percpu_modfree(struct module *mod)
{
	free_percpu(mod->percpu);        /* 归还给 percpu 分配器 */
}

/**
 * find_pcpusec() - 查找 .data..percpu 节区在节区表中的索引
 * @info: 模块加载信息
 *
 * 返回节区索引，若未找到则返回 0。
 */
static unsigned int find_pcpusec(struct load_info *info)
{
	return find_sec(info, ".data..percpu");
}

/**
 * percpu_modcopy() - 将 per-CPU 模板数据复制到每个 CPU 的副本
 * @mod:  模块结构体
 * @from: 模板数据起始地址（位于模块映像中）
 * @size: 要复制的字节数
 *
 * 遍历所有可能的 CPU，将模板数据复制到每个 CPU 对应的 per-CPU 区域。
 */
static void percpu_modcopy(struct module *mod,
			   const void *from, unsigned long size)
{
	int cpu;

	for_each_possible_cpu(cpu)
		/* per_cpu_ptr(mod->percpu, cpu) 得到该 CPU 的副本起始地址 */
		memcpy(per_cpu_ptr(mod->percpu, cpu), from, size);
}

/**
 * __is_module_percpu_address() - 检查地址是否属于任何模块的 per-CPU 区域（内部实现）
 * @addr:     要检查的地址
 * @can_addr: 可选输出参数，返回调整后的规范地址（指向引导 CPU 的对应位置）
 *
 * 遍历所有已加载模块，对每个模块遍历所有可能的 CPU，判断 addr 是否落在该 CPU 的 percpu 区域内。
 * 如果匹配且 can_addr 非空，则计算出该地址相对于本模块 percpu 基址的偏移，然后加上引导 CPU 的基址，
 * 得到“规范”地址（即该变量在引导 CPU 上的地址）。
 *
 * 返回 true 表示地址属于某个模块的 percpu 区域。
 */
bool __is_module_percpu_address(unsigned long addr, unsigned long *can_addr)
{
	struct module *mod;
	unsigned int cpu;

	preempt_disable();   /* 防止模块列表在遍历期间被修改 */

	list_for_each_entry_rcu(mod, &modules, list) {
		if (mod->state == MODULE_STATE_UNFORMED) /* 模块尚未完全形成，跳过 */
			continue;
		if (!mod->percpu_size)                    /* 模块没有 percpu 数据 */
			continue;
		for_each_possible_cpu(cpu) {
			void *start = per_cpu_ptr(mod->percpu, cpu); /* 当前 CPU 的 percpu 区域起始 */
			void *va = (void *)addr;

			if (va >= start && va < start + mod->percpu_size) {
				if (can_addr) {
					/* 计算 addr 相对于当前 CPU 副本的偏移 */
					*can_addr = (unsigned long) (va - start);
					/* 将偏移加上引导 CPU 的基址，得到规范地址 */
					*can_addr += (unsigned long)
						per_cpu_ptr(mod->percpu,
							    get_boot_cpu_id());
				}
				preempt_enable();
				return true;
			}
		}
	}

	preempt_enable();
	return false;
}

/**
 * is_module_percpu_address() - 检查地址是否来自模块静态 per-CPU 区域
 * @addr: 要测试的地址
 *
 * 返回 true 表示地址属于某个模块的 percpu 区域。
 */
bool is_module_percpu_address(unsigned long addr)
{
	return __is_module_percpu_address(addr, NULL);
}

#else /* !CONFIG_SMP */
/* 非 SMP 下的 stub 实现（略） */
#endif

static int load_module(struct load_info *info, const char __user *uargs,
		       int flags)
{
    //...
    err = percpu_modalloc(mod, info);
    //...
}

/**
 * percpu_modalloc() - 为模块分配 per-CPU 内存
 * @mod:  模块结构体
 * @info: 模块加载信息，包含节区头等
 *
 * 从系统预留的 per-CPU 区域分配内存，大小和对齐方式由 .data..percpu 节决定。
 * 分配成功时设置 mod->percpu 和 mod->percpu_size，否则返回 -ENOMEM。
 */
static int percpu_modalloc(struct module *mod, struct load_info *info)
{
	Elf_Shdr *pcpusec = &info->sechdrs[info->index.pcpu];  /* 指向 .data..percpu 节区头 */
	unsigned long align = pcpusec->sh_addralign;           /* 节区要求的对齐 */

	if (!pcpusec->sh_size)          /* 没有 percpu 数据，无需分配 */
		return 0;

	if (align > PAGE_SIZE) {         /* 对齐要求不能超过页大小 */
		pr_warn("%s: per-cpu alignment %li > %li\n",
			mod->name, align, PAGE_SIZE);
		align = PAGE_SIZE;         /* 强制降低到页对齐 */
	}

	/* 从系统预留的 percpu 区域分配内存（静态区域） */
	mod->percpu = __alloc_reserved_percpu(pcpusec->sh_size, align);
	if (!mod->percpu) {
		pr_warn("%s: Could not allocate %lu bytes percpu data\n",
			mod->name, (unsigned long)pcpusec->sh_size);
		return -ENOMEM;
	}
	mod->percpu_size = pcpusec->sh_size;   /* 记录分配大小 */
	return 0;
}

/**
 * __alloc_reserved_percpu - allocate reserved percpu area
 * @size: size of area to allocate in bytes
 * @align: alignment of area (max PAGE_SIZE)
 *
 * Allocate zero-filled percpu area of @size bytes aligned at @align
 * from reserved percpu area if arch has set it up; otherwise,
 * allocation is served from the same dynamic area.  Might sleep.
 * Might trigger writeouts.
 *
 * CONTEXT:
 * Does GFP_KERNEL allocation.
 *
 * RETURNS:
 * Percpu pointer to the allocated area on success, NULL on failure.
 */
void __percpu *__alloc_reserved_percpu(size_t size, size_t align)
{
	return pcpu_alloc(size, align, true, GFP_KERNEL);   // 第三个参数为true时，就再reserved区域申请
}

// percpu_test.c
#include "linux/printk.h"
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/percpu.h>
#include <linux/smp.h>
#include <linux/cpu.h>

MODULE_LICENSE("GPL");
MODULE_AUTHOR("percpu-test");
MODULE_DESCRIPTION("percpu memory layout test");

/* 定义一个 per-cpu 变量 */
DEFINE_PER_CPU(int, percpu_var);
DEFINE_PER_CPU(int, percpu_var2);

static int __init percpu_test_init(void)
{
    int cpu;

    pr_info("percpu_test: module loaded\n");

    pr_info("__per_cpu_start: %px\n", __per_cpu_start);
    pr_info("__per_cpu_end: %px\n", __per_cpu_end);
    pr_info("pcpu_base_addr: %px\n", pcpu_base_addr);



    pr_info("percpu_test: printing percpu addresses and values\n");
    for_each_possible_cpu(cpu) {
        int *addr;
        int val;
        addr = &per_cpu(percpu_var, cpu);
        val = per_cpu(percpu_var, cpu);

        if (is_module_percpu_address((unsigned long)addr))
        {
            pr_info("percpu_var is a module percpu var\n");
        } else {
            pr_info("percpu_var is not a module percpu var\n");
        }

        pr_info("percpu_var - CPU %d: addr=%px value=%d\n", cpu, addr, val);

        int *addr2;
        int val2;
        addr2 = &per_cpu(percpu_var2, cpu);
        val2 = per_cpu(percpu_var2, cpu);

        pr_info("percpu_var2 - CPU %d: addr=%px value=%d\n", cpu, addr2, val2);
    }

    /* 给每个 CPU 写入不同的值 */
    for_each_possible_cpu(cpu) {
        int *addr;
        int val;
        addr = &per_cpu(percpu_var, cpu);
        val = per_cpu(percpu_var, cpu);
        per_cpu(percpu_var, cpu) = cpu * 100;
    }

    pr_info("percpu_test: printing percpu addresses and values\n");

    for_each_possible_cpu(cpu) {

        int *addr;
        int val;

        addr = &per_cpu(percpu_var, cpu);
        val = per_cpu(percpu_var, cpu);

        pr_info("percpu_var - CPU %d: addr=%px value=%d\n", cpu, addr, val);
    }

    return 0;
}

static void __exit percpu_test_exit(void)
{
    pr_info("percpu_test: module unloaded\n");
}

module_init(percpu_test_init);
module_exit(percpu_test_exit);

bool __is_module_percpu_address(unsigned long addr, unsigned long *can_addr)
{
	struct module *mod;
	unsigned int cpu;

	preempt_disable();

	list_for_each_entry_rcu(mod, &modules, list) {
		if (mod->state == MODULE_STATE_UNFORMED)
			continue;
		if (!mod->percpu_size)
			continue;
		for_each_possible_cpu(cpu) {
			void *start = per_cpu_ptr(mod->percpu, cpu);
			void *va = (void *)addr;

			if (va >= start && va < start + mod->percpu_size) {
				if (can_addr) {
					*can_addr = (unsigned long) (va - start);
					*can_addr += (unsigned long)
						per_cpu_ptr(mod->percpu,
							    get_boot_cpu_id());
				}
				preempt_enable();
				// 打印模块的name
				printk("[ILIUQI] mod->name = %s\n", mod->name);
				return true;
			}
		}
	}

	preempt_enable();
	return false;
}

bool is_module_percpu_address(unsigned long addr)
{
	return __is_module_percpu_address(addr, NULL);
}

// export符号表
EXPORT_SYMBOL_GPL(is_module_percpu_address);

/**
 * __alloc_percpu_gfp - allocate dynamic percpu area
 * @size: size of area to allocate in bytes
 * @align: alignment of area (max PAGE_SIZE)
 * @gfp: allocation flags
 *
 * Allocate zero-filled percpu area of @size bytes aligned at @align.  If
 * @gfp doesn't contain %GFP_KERNEL, the allocation doesn't block and can
 * be called from any context but is a lot more likely to fail. If @gfp
 * has __GFP_NOWARN then no warning will be triggered on invalid or failed
 * allocation requests.
 *
 * RETURNS:
 * Percpu pointer to the allocated area on success, NULL on failure.
 */
void __percpu *__alloc_percpu_gfp(size_t size, size_t align, gfp_t gfp)
{
	return pcpu_alloc(size, align, false, gfp);
}
EXPORT_SYMBOL_GPL(__alloc_percpu_gfp);

/**
 * __alloc_percpu - allocate dynamic percpu area
 * @size: size of area to allocate in bytes
 * @align: alignment of area (max PAGE_SIZE)
 *
 * Equivalent to __alloc_percpu_gfp(size, align, %GFP_KERNEL).
 */
void __percpu *__alloc_percpu(size_t size, size_t align)
{
	return pcpu_alloc(size, align, false, GFP_KERNEL);
}
EXPORT_SYMBOL_GPL(__alloc_percpu);

/**
 * pcpu_alloc - the percpu allocator
 * @size: size of area to allocate in bytes
 * @align: alignment of area (max PAGE_SIZE)
 * @reserved: allocate from the reserved chunk if available
 * @gfp: allocation flags
 *
 * Allocate percpu area of @size bytes aligned at @align.  If @gfp doesn't
 * contain %GFP_KERNEL, the allocation is atomic. If @gfp has __GFP_NOWARN
 * then no warning will be triggered on invalid or failed allocation
 * requests.
 *
 * RETURNS:
 * Percpu pointer to the allocated area on success, NULL on failure.
 */
static void __percpu *pcpu_alloc(size_t size, size_t align, bool reserved,
				 gfp_t gfp)
{
	gfp_t pcpu_gfp;
	bool is_atomic;
	bool do_warn;
	struct obj_cgroup *objcg = NULL;
	static int warn_limit = 10;
	struct pcpu_chunk *chunk, *next;
	const char *err;
	int slot, off, cpu, ret;
	unsigned long flags;
	void __percpu *ptr;
	size_t bits, bit_align;

	/* 根据当前进程的 cpuset 和 memalloc 上下文调整 gfp 标志 */
	gfp = current_gfp_context(gfp);
	/* 只允许部分标志传递给底层分配器（如伙伴系统） */
	pcpu_gfp = gfp & (GFP_KERNEL | __GFP_NORETRY | __GFP_NOWARN);
	/* 判断是否为原子分配（不允许睡眠） */
	is_atomic = (gfp & GFP_KERNEL) != GFP_KERNEL;
	/* 是否需要在失败时打印警告（除非调用者显式禁止） */
	do_warn = !(gfp & __GFP_NOWARN);

	/*
	 * 现在最小分配单元为 PCPU_MIN_ALLOC_SIZE，因此对齐必须至少为此值。
	 * 分配可能因向上取整而产生最多 PCPU_MIN_ALLOC_SIZE - 1 字节的内部碎片。
	 */
	if (unlikely(align < PCPU_MIN_ALLOC_SIZE))
		align = PCPU_MIN_ALLOC_SIZE;

	/* 将大小向上对齐到最小分配单元的倍数 */
	size = ALIGN(size, PCPU_MIN_ALLOC_SIZE);
	/* 转换为以最小分配单元为单位的位图长度和对齐要求 */
	bits = size >> PCPU_MIN_ALLOC_SHIFT;
	bit_align = align >> PCPU_MIN_ALLOC_SHIFT;

	/* 参数合法性检查 */
	if (unlikely(!size || size > PCPU_MIN_UNIT_SIZE || align > PAGE_SIZE ||
		     !is_power_of_2(align))) {
		WARN(do_warn, "illegal size (%zu) or align (%zu) for percpu allocation\n",
		     size, align);
		return NULL;
	}

	/* 内存 cgroup 预分配钩子，用于记帐，如果失败则返回 NULL */
	if (unlikely(!pcpu_memcg_pre_alloc_hook(size, gfp, &objcg)))
		return NULL;

	/* 非原子分配需要获取 mutex，可能睡眠 */
	if (!is_atomic) {
		/*
		 * pcpu_balance_workfn() 在此 mutex 下分配内存，可能等待内存回收。
		 * 如果分配带 __GFP_NOFAIL，则允许当前任务成为 OOM 受害者（即允许被杀）。
		 */
		if (gfp & __GFP_NOFAIL) {
			mutex_lock(&pcpu_alloc_mutex);
		} else if (mutex_lock_killable(&pcpu_alloc_mutex)) {
			/* 被信号中断，清理并返回 */
			pcpu_memcg_post_alloc_hook(objcg, NULL, 0, size);
			return NULL;
		}
	}

	/* 获取自旋锁保护 percpu 内部数据结构 */
	spin_lock_irqsave(&pcpu_lock, flags);

	/* 如果要求从保留块分配且保留块存在，则尝试从保留块分配 */
	if (reserved && pcpu_reserved_chunk) {
		chunk = pcpu_reserved_chunk;

		off = pcpu_find_block_fit(chunk, bits, bit_align, is_atomic);
		if (off < 0) {
			err = "alloc from reserved chunk failed";
			goto fail_unlock;
		}

		off = pcpu_alloc_area(chunk, bits, bit_align, off);
		if (off >= 0)
			goto area_found;

		err = "alloc from reserved chunk failed";
		goto fail_unlock;
	}

restart:
	/* 遍历普通块（按大小分类的链表） */
	for (slot = pcpu_size_to_slot(size); slot <= pcpu_free_slot; slot++) {
		list_for_each_entry_safe(chunk, next, &pcpu_chunk_lists[slot],
					 list) {
			off = pcpu_find_block_fit(chunk, bits, bit_align,
						  is_atomic);
			if (off < 0) {
				/* 若在当前 slot 中未找到，但块可能因为碎片需要降级 */
				if (slot < PCPU_SLOT_FAIL_THRESHOLD)
					pcpu_chunk_move(chunk, 0);
				continue;
			}

			off = pcpu_alloc_area(chunk, bits, bit_align, off);
			if (off >= 0) {
				/* 分配成功，重新整合块（可能移动其 slot） */
				pcpu_reintegrate_chunk(chunk);
				goto area_found;
			}
		}
	}

	/* 遍历完所有普通块后仍未找到合适空间 */
	spin_unlock_irqrestore(&pcpu_lock, flags);

	/*
	 * 没有剩余空间了，需要创建新块。我们不希望多个任务同时创建块，
	 * 因此加 mutex 序列化，并在加锁后再次检查是否确实没有空闲块。
	 */
	if (is_atomic) {
		/* 原子分配不能阻塞创建新块，直接失败 */
		err = "atomic alloc failed, no space left";
		goto fail;
	}

	/* 检查是否真的没有空闲块（在 mutex 保护下） */
	if (list_empty(&pcpu_chunk_lists[pcpu_free_slot])) {
		chunk = pcpu_create_chunk(pcpu_gfp);
		if (!chunk) {
			err = "failed to allocate new chunk";
			goto fail;
		}

		spin_lock_irqsave(&pcpu_lock, flags);
		/* 将新块插入到适当的 slot */
		pcpu_chunk_relocate(chunk, -1);
	} else {
		/* 在释放锁期间可能有其他任务创建了块，重新获取锁后继续 */
		spin_lock_irqsave(&pcpu_lock, flags);
	}

	/* 重新尝试分配 */
	goto restart;

area_found:
	/* 记录分配统计信息 */
	pcpu_stats_area_alloc(chunk, size);
	spin_unlock_irqrestore(&pcpu_lock, flags);

	/* 如果需要，填充尚未映射的内存页（非原子分配才可睡眠填充） */
	if (!is_atomic) {
		unsigned int page_end, rs, re;

		/* 将偏移量转换为页帧号，并计算需要填充的页范围 */
		rs = PFN_DOWN(off);
		page_end = PFN_UP(off + size);

		/* 遍历所有尚未 populated 的页，依次填充 */
		for_each_clear_bitrange_from(rs, re, chunk->populated, page_end) {
			WARN_ON(chunk->immutable);

			ret = pcpu_populate_chunk(chunk, rs, re, pcpu_gfp);

			spin_lock_irqsave(&pcpu_lock, flags);
			if (ret) {
				/* 填充失败，释放已分配的区域 */
				pcpu_free_area(chunk, off);
				err = "failed to populate";
				goto fail_unlock;
			}
			/* 更新 populated 位图 */
			pcpu_chunk_populated(chunk, rs, re);
			spin_unlock_irqrestore(&pcpu_lock, flags);
		}

		/* 释放 mutex（至此已确保所有页已填充） */
		mutex_unlock(&pcpu_alloc_mutex);
	}

	/* 如果全局 empty populated 页数量偏低，则调度后台平衡工作 */
	if (pcpu_nr_empty_pop_pages < PCPU_EMPTY_POP_PAGES_LOW)
		pcpu_schedule_balance_work();

	/* 清零分配的区域（对每个 CPU 都执行） */
	for_each_possible_cpu(cpu)
		memset((void *)pcpu_chunk_addr(chunk, cpu, 0) + off, 0, size);

	/* 将块内地址转换为 percpu 指针（__percpu 注释类型） */
	ptr = __addr_to_pcpu_ptr(chunk->base_addr + off);
	kmemleak_alloc_percpu(ptr, size, gfp);

	trace_percpu_alloc_percpu(_RET_IP_, reserved, is_atomic, size, align,
				  chunk->base_addr, off, ptr,
				  pcpu_obj_full_size(size), gfp);

	/* 内存 cgroup 后分配钩子，更新记账 */
	pcpu_memcg_post_alloc_hook(objcg, chunk, off, size);

	return ptr;

fail_unlock:
	spin_unlock_irqrestore(&pcpu_lock, flags);
fail:
	/* 记录分配失败 tracepoint */
	trace_percpu_alloc_percpu_fail(reserved, is_atomic, size, align);

	/* 非原子分配且允许警告时打印错误信息（限制次数） */
	if (!is_atomic && do_warn && warn_limit) {
		pr_warn("allocation failed, size=%zu align=%zu atomic=%d, %s\n",
			size, align, is_atomic, err);
		dump_stack();
		if (!--warn_limit)
			pr_info("limit reached, disable warning\n");
	}
	/* 原子分配失败，设置标志并调度平衡工作，以便稍后尝试回收 */
	if (is_atomic) {
		pcpu_atomic_alloc_failed = true;
		pcpu_schedule_balance_work();
	} else {
		/* 非原子分配失败，释放 mutex */
		mutex_unlock(&pcpu_alloc_mutex);
	}

	/* 清理内存 cgroup 记账 */
	pcpu_memcg_post_alloc_hook(objcg, NULL, 0, size);

	return NULL;
}

/**
 * pcpu_find_block_fit - 查找适合分配的起始块索引
 * @chunk: 要搜索的 chunk
 * @alloc_bits: 请求大小（以分配单元为单位）
 * @align: 对齐要求（以分配单元为单位）
 * @pop_only: 是否仅考虑已 populated 的区域
 *
 * 给定一个 chunk 和分配规格，找到开始搜索空闲区域的偏移量。
 * 该函数遍历位图元数据块，找到能保证满足要求的偏移量。
 * 它并不完全是 first fit，如果分配不适合某个块或 chunk 的连续空闲 hint，
 * 则跳过该块。这种做法偏向于谨慎，以防止过多的迭代。
 * 不良的对齐可能导致分配器跳过实际上有空闲区域的块和 chunk。
 *
 * 返回值：
 * 位图中开始搜索的偏移量。
 * 如果未找到合适的偏移量，返回 -1。
 */
static int pcpu_find_block_fit(struct pcpu_chunk *chunk, int alloc_bits,
			       size_t align, bool pop_only)
{
	struct pcpu_block_md *chunk_md = &chunk->chunk_md;
	int bit_off, bits, next_off;

	/*
	 * 优化：首先检查 chunk 的全局 hint（最大连续空闲区域的大小和对齐）
	 * 是否能满足分配。如果不能，说明内存压力较大，后续扫描很可能失败，
	 * 且很快会创建新 chunk，因此直接返回 -1 跳过扫描。
	 */
	if (!pcpu_check_block_hint(chunk_md, alloc_bits, align))
		return -1;

	/*
	 * 从 hint 建议的起始偏移量开始搜索。
	 * pcpu_next_hint() 根据 chunk 的 hint 返回一个合适的起始点，
	 * 通常是上次分配结束的位置或 hint 指示的最大空闲区域的起点。
	 */
	bit_off = pcpu_next_hint(chunk_md, alloc_bits);
	bits = 0;

	/*
	 * 使用 pcpu_for_each_fit_region 宏遍历所有可能适合分配的空闲区域。
	 * 该宏内部会扫描位图，考虑对齐要求，并返回下一个候选区域的起始偏移
	 * 和该区域的长度（bits）。循环体中对每个候选区域进行检查。
	 */
	pcpu_for_each_fit_region(chunk, alloc_bits, align, bit_off, bits) {
		/*
		 * 如果要求仅从已 populated 的区域分配（即原子分配等情况），
		 * 则需要确保当前候选区域的每个页都已经填充物理内存。
		 * pcpu_is_populated() 检查从 bit_off 开始、长度为 bits 的区域
		 * 是否全部 populated。如果不是，它会通过 next_off 返回下一个
		 * 可能适合的偏移量（即跳过未 populated 的部分），然后继续循环。
		 */
		if (!pop_only || pcpu_is_populated(chunk, bit_off, bits,
						   &next_off))
			break; /* 找到合适的区域，退出循环 */

		/* 当前区域未完全 populated，从 next_off 继续搜索 */
		bit_off = next_off;
		bits = 0; /* 重置 bits，让宏重新计算下一个区域的长度 */
	}

	/*
	 * 如果 bit_off 已经到达位图的末尾（即遍历完整个 chunk 的映射位图），
	 * 说明未找到合适的空闲区域，返回 -1。
	 */
	if (bit_off == pcpu_chunk_map_bits(chunk))
		return -1;

	/* 返回找到的起始偏移量，供上层 pcpu_alloc_area 使用 */
	return bit_off;
}

size      = 800 bytes
alloc_bits= 800 / 4 = 200 bits = 0xC8
align     = 4 bytes   (若未特别指定)
bit_align = 4 / 4 = 1

bit_off = ALIGN(contig_hint_start, align) - contig_hint_start;
return bit_off + bits <= contig_hint;

ALIGN(0x6C6, 0x1) - 0x6C6 = 0

0 + 0x0C8 <= 0x0474   => 成立

bit_off = pcpu_next_hint(chunk_md, alloc_bits);

scan_hint  = 0x0
first_free = 0x54C

pcpu_next_hint(chunk_md, 0xC8) = 0x54C

pcpu_for_each_fit_region(chunk, alloc_bits, align, bit_off, bits)

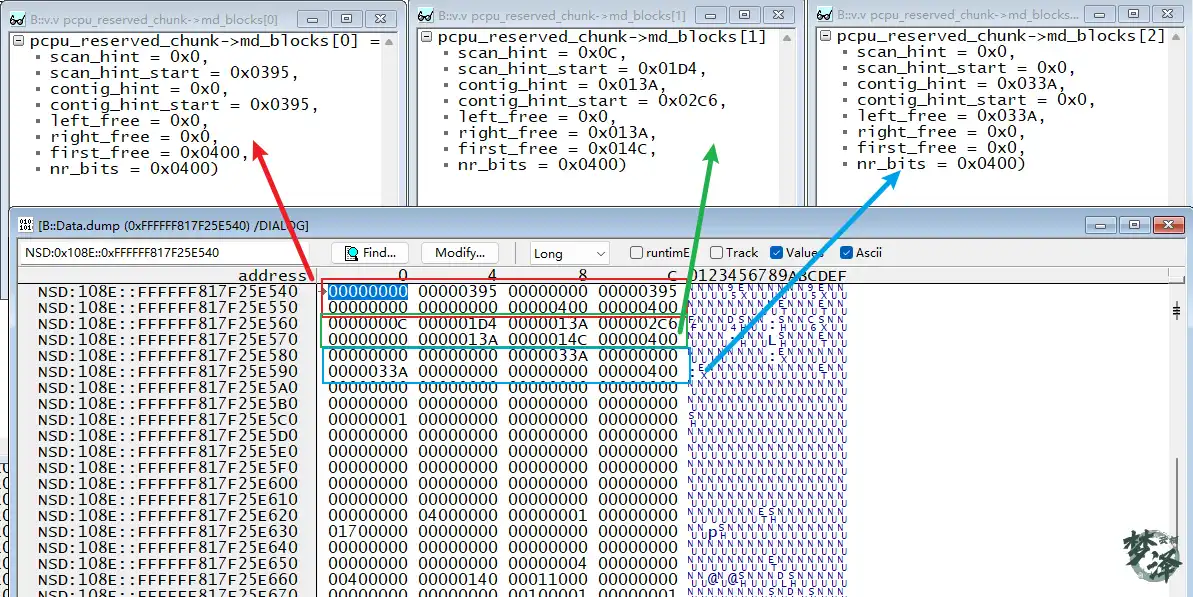

0x54C 在 block 1（第二个 block）
block 内偏移 = 0x54C - 0x400 = 0x14C

start = scan_hint_start + scan_hint
      = 0x1D4 + 0x0C
      = 0x1E0

*bit_off = pcpu_block_off_to_off(1, 0x1E0)
         = 0x400 + 0x1E0
         = 0x5E0

/**
 * pcpu_alloc_area - 在 chunk 中分配一块区域
 * @chunk: 要分配的目标 chunk
 * @alloc_bits: 需要分配的单元数（每个单元大小为 PCPU_MIN_ALLOC_SIZE）
 * @align: 起始单元索引的对齐倍数（例如 align=2 表示起始索引为偶数）
 * @start: 开始搜索的位索引（由 pcpu_find_block_fit 返回的候选偏移）
 *
 * 该函数在 chunk 的分配位图中，从 start 开始寻找满足对齐要求的连续空闲区域，
 * 将其标记为已占用，并更新相关的元数据（如 hint、边界位图、空闲字节数等）。
 *
 * 返回值：分配区域的起始字节偏移（相对于 chunk 基址），失败时返回 -1。
 */
static int pcpu_alloc_area(struct pcpu_chunk *chunk, int alloc_bits,
			   size_t align, int start)
{
	struct pcpu_block_md *chunk_md = &chunk->chunk_md;
	/* 将对齐倍数转换为位图扫描用的掩码：例如 align=2 时，align_mask=1（检查低位是否为0） */
	size_t align_mask = (align) ? (align - 1) : 0;
	unsigned long area_off = 0, area_bits = 0;
	int bit_off, end, oslot;

	/* 确保调用时已持有 pcpu_lock 自旋锁 */
	lockdep_assert_held(&pcpu_lock);

	/* 记录当前 chunk 所在的 slot，供后续 relocation 使用 */
	oslot = pcpu_chunk_slot(chunk);

	/*
	 * 设置搜索终点：从 start 开始，到 start + alloc_bits + 块大小 为止，
	 * 但不超过位图总位数。这是为了控制搜索范围，避免过远的无效扫描。
	 */
	end = min_t(int, start + alloc_bits + PCPU_BITMAP_BLOCK_BITS,
		    pcpu_chunk_map_bits(chunk));

	/*
	 * 在位图 chunk->alloc_map 中，从 start 到 end 范围内寻找第一个
	 * 满足长度 alloc_bits 且起始索引对齐 align_mask 的零位区域。
	 * area_off 和 area_bits 用于返回找到的区域的起始和长度（用于更新 scan hint）。
	 */
	bit_off = pcpu_find_zero_area(chunk->alloc_map, end, start, alloc_bits,
				      align_mask, &area_off, &area_bits);

	/* 如果没找到合适区域（bit_off >= end），返回 -1 */
	if (bit_off >= end)
		return -1;

	/*
	 * 如果 area_bits 非零，说明 pcpu_find_zero_area 在搜索过程中遇到了
	 * 一个较大的空闲区域（可能是 contig hint 的一部分），用该区域信息
	 * 更新 chunk 的 scan hint，以优化后续分配。
	 */
	if (area_bits)
		pcpu_block_update_scan(chunk, area_off, area_bits);

	/* 在分配位图中将 [bit_off, bit_off+alloc_bits) 区域设置为 1（已占用） */
	bitmap_set(chunk->alloc_map, bit_off, alloc_bits);

	/* 更新边界位图：在区域的起始和末尾（+alloc_bits）处设置边界位，
	 * 中间位清除。边界位用于快速判断块边界，帮助合并空闲区域。 */
	set_bit(bit_off, chunk->bound_map);
	bitmap_clear(chunk->bound_map, bit_off + 1, alloc_bits - 1);
	set_bit(bit_off + alloc_bits, chunk->bound_map);

	/* 更新 chunk 的空闲字节数（减少分配的字节数） */
	chunk->free_bytes -= alloc_bits * PCPU_MIN_ALLOC_SIZE;

	/* 如果分配的起始位恰好是 chunk_md->first_free（第一个空闲位），
	 * 则需要更新 first_free 为下一个空闲位的位置。 */
	if (bit_off == chunk_md->first_free)
		chunk_md->first_free = find_next_zero_bit(
					chunk->alloc_map,
					pcpu_chunk_map_bits(chunk),
					bit_off + alloc_bits);

	/* 更新块元数据的 hint（contig hint、scan hint 等），因为分配后空闲区域变化 */
	pcpu_block_update_hint_alloc(chunk, bit_off, alloc_bits);

	/* 根据更新后的空闲信息，将 chunk 重新移动到合适的 slot 中 */
	pcpu_chunk_relocate(chunk, oslot);

	/* 返回分配区域的起始字节偏移（单元索引 × 单元大小） */
	return bit_off * PCPU_MIN_ALLOC_SIZE;
}

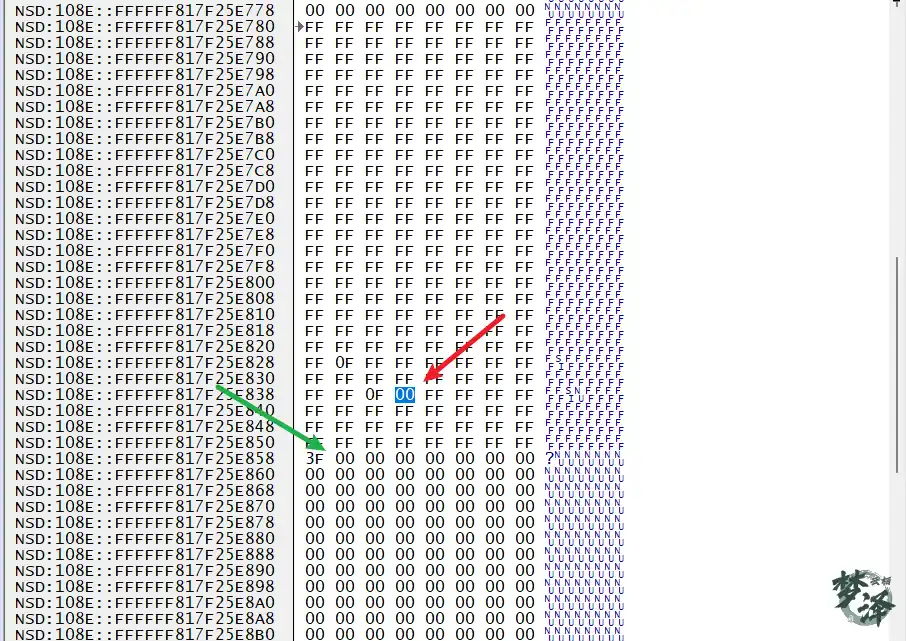

bit_off   = 0x5E0
word_idx  = 0x5E0 / 64 = 23 = 0x17
bit_in_word = 0x5E0 % 64 = 32

0xFFFFFF817F25E780 + 23 * 8
= 0xFFFFFF817F25E838

0x...E858 : 3F 00 00 00 00 00 00 00
0x...E860 : 00 00 00 00 00 00 00 00
0x...E868 : 00 00 00 00 00 00 00 00

0x6C0 + 6 = 0x6C6

0x13A + 0x33A = 0x474

final bit_off = 0x6C6

off = 0x6C6 * 4
    = 0x1B18 bytes

0xFFFFFF8179324000 + 0x1B18
= 0xFFFFFF8179325B18

addr(cpu_n) = chunk->base_addr + pcpu_unit_offsets[n] + 0x1B18

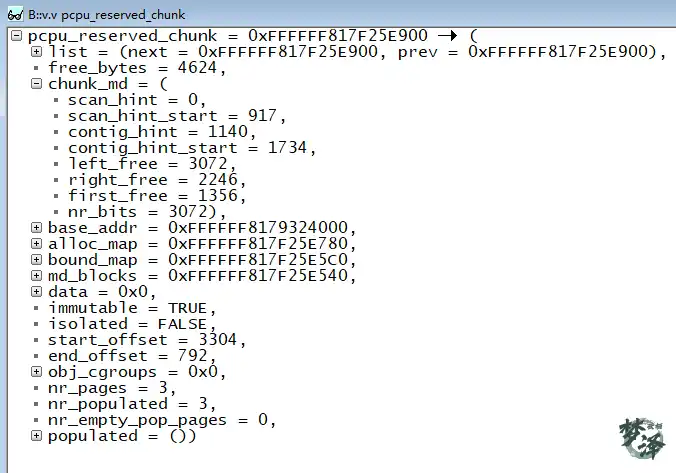

	/* 如果要求从保留块分配且保留块存在，则尝试从保留块分配 */
	if (reserved && pcpu_reserved_chunk) {
		chunk = pcpu_reserved_chunk;

		off = pcpu_find_block_fit(chunk, bits, bit_align, is_atomic);
		if (off < 0) {
			err = "alloc from reserved chunk failed";
			goto fail_unlock;
		}

		off = pcpu_alloc_area(chunk, bits, bit_align, off);
		if (off >= 0)
			goto area_found;

		err = "alloc from reserved chunk failed";
		goto fail_unlock;
	}

pages = pcpu_get_pages();
if (!pages)
    return -ENOMEM;
if (pcpu_alloc_pages(chunk, pages, page_start, page_end, gfp))
    return -ENOMEM;
if (pcpu_map_pages(chunk, pages, page_start, page_end)) {
    pcpu_free_pages(chunk, pages, page_start, page_end);
    return -ENOMEM;
}
pcpu_post_map_flush(chunk, page_start, page_end);
return 0;
