[Android稳定性] 第042篇 [问题篇] 数组越界导致的Unexpected kernel BRK exception at EL1

一、问题现象

在reboot压力测试中出现一台死机

二、问题分析

2.1 kernel calltrace

[   71.688270][  T120] Unexpected kernel BRK exception at EL1
[   71.688280][  T120] Internal error: BRK handler: 00000000f2000001 [#1] PREEMPT SMP
[   71.688370][  T120] Dumping ftrace buffer:
[   71.688382][  T120]    (ftrace buffer empty)
[   71.689307][  T120] CPU: 7 PID: 120 Comm: kworker/7:2 Tainted: G         C OE      6.1.118-android14-11-ga3b9c44908dd-ab13320413 #1
[   71.689315][  T120] Hardware name: Qualcomm Technologies, Inc. Spring QRD (DT)
[   71.689319][  T120] Workqueue: events fg_monitor_workfunc [fg_bq28z610]
[   71.689343][ T1958] smblib_get_prop_batt_status: chg_dis:0, chg_dis_clint:FORCE_RECHARGE_VOTER, fake_status:-22, usb_online:1, dc_online: 0, batt_status: 4
[   71.689361][  T120] pstate: 00400005 (nzcv daif +PAN -UAO -TCO -DIT -SSBS BTYPE=--)
[   71.689377][ T1958] pm7250b_charger: smblib_reduce_vbus_to_5V: reduce vbus start, real_type = 14
[   71.689368][  T120] pc : fg_mac_read_block+0x2b4/0x2cc [fg_bq28z610]
[   71.689399][  T120] lr : fg_mac_read_block+0x144/0x2cc [fg_bq28z610]
[   71.689423][  T120] sp : ffffffc00a96bc50
[   71.689426][  T120] x29: ffffffc00a96bc90 x28: ffffff805576d208 x27: ffffff81f6ff4fa8
[   71.689436][  T120] x26: ffffff801c1e2910 x25: ffffffc00a96bc60 x24: 0000000000000024
[   71.689444][  T120] x23: 000000000000003e x22: 00000000000000ff x21: ffffff805576d040
[   71.689452][  T120] x20: 0000000000000020 x19: ffffffc00a96bd08 x18: ffffffc00a87b030
[   71.689460][  T120] x17: 00000000a488ebfc x16: 00000000a488ebfc x15: ffffffc008fdc190
[   71.689468][  T120] x14: 0000000000000001 x13: 0a7a483030303030 x12: 343d716572662032
[   71.689477][  T120] x11: ffffffc00a96bc60 x10: 00000000000000d4 x9 : 00000000000000fd
[   71.689485][  T120] x8 : 0000000000000000 x7 : a8b0080500000010 x6 : b0f41d3108013202
[   71.689492][  T120] x5 : ffffff804de21cf6 x4 : ffffffc00a96b7a6 x3 : 0000000000061a80
[   71.689500][  T120] x2 : 0000000000000000 x1 : ffffff8002718000 x0 : 0000000000000000
[   71.689508][  T120] Call trace:
[   71.689511][  T120]  fg_mac_read_block+0x2b4/0x2cc [fg_bq28z610]
[   71.689536][  T120]  fg_select_poweroff_voltage_config+0x70/0x310 [fg_bq28z610]
[   71.689560][  T120]  fg_monitor_workfunc+0x3c/0x134 [fg_bq28z610]
[   71.689583][  T120]  process_one_work+0x1e4/0x43c
[   71.689596][  T120]  worker_thread+0x25c/0x430
[   71.689604][  T120]  kthread+0x104/0x1d4
[   71.689610][  T120]  ret_from_fork+0x10/0x20
[   71.689622][  T120] Code: 911bcc21 95b34008 52800036 17ffff91 (d4200020)
[   71.689630][  T120] ---[ end trace 0000000000000000 ]---

可以获知以下信息：

函数死在 fg_mac_read_block函数
死在CPU7上
死机类型为Unexpected kernel BRK exception at EL1

备注：这种死机类型按照经验一般为数组越界

2.2 T32恢复现场

对照源码如下：

static u8 fg_checksum(u8 *data, u8 len)
{
	u8 i;
	u16 sum = 0;

	for (i = 0; i < len; i++) {
		sum += data[i];
	}

	sum &= 0xFF;

	return 0xFF - sum;
}

static int fg_mac_read_block(struct bq_fg_chip *bq, u16 cmd, u8 *buf, u8 len)
{
	int ret;
	u8 cksum_calc, cksum;
	u8 t_buf[40];
	u8 t_len;
	int i;

	t_buf[0] = (u8)cmd;
	t_buf[1] = (u8)(cmd >> 8);
	ret = fg_write_block(bq, bq->regs[BQ_FG_REG_ALT_MAC], t_buf, 2);
	if (ret < 0)
		return ret;

	msleep(4);

	ret = fg_read_block(bq, bq->regs[BQ_FG_REG_ALT_MAC], t_buf, 36);
	if (ret < 0)
		return ret;

	cksum = t_buf[34];
	t_len = t_buf[35];

	if(t_len <= 2){
		fg_err("%s len is invaild, force vaild\n", bq->log_tag);
		t_len = 2;
	}

	cksum_calc = fg_checksum(t_buf, t_len - 2);
	if (cksum_calc != cksum) {
		fg_err("%s failed to checksum\n", bq->log_tag);
		return 1;
	}

	for (i = 0; i < len; i++)
		buf[i] = t_buf[i + 2];

	return 0;
}

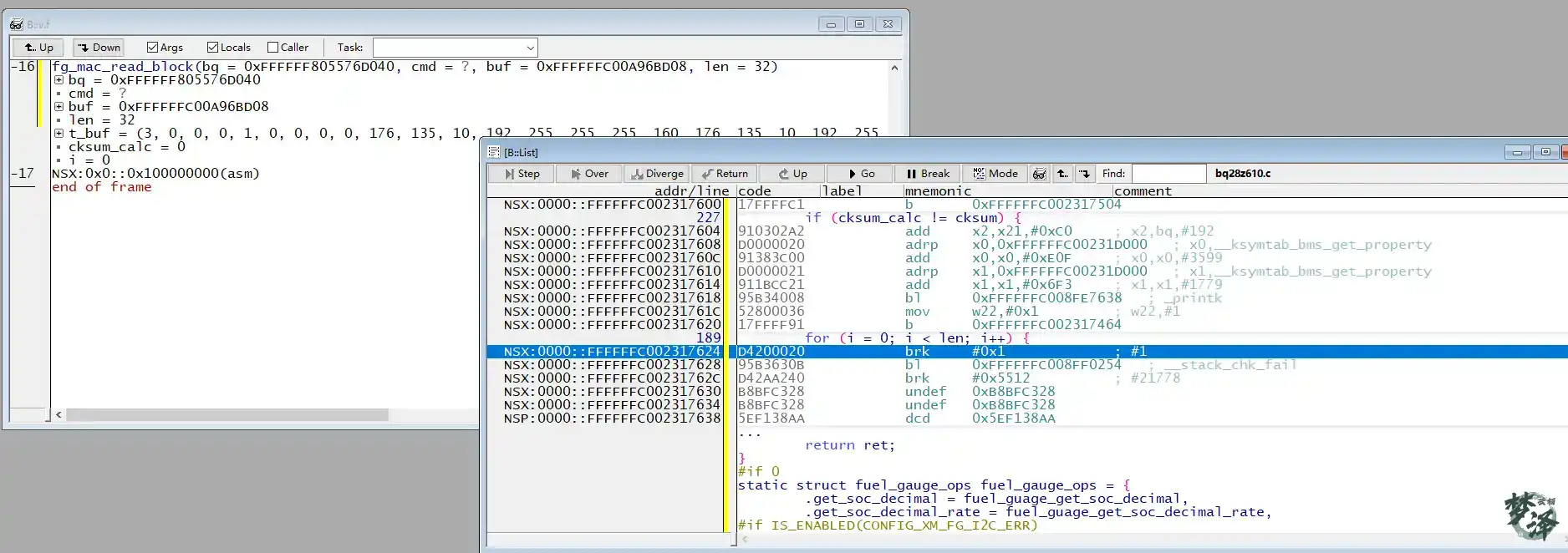

T32显示代码死于fg_checksum的for循环处。

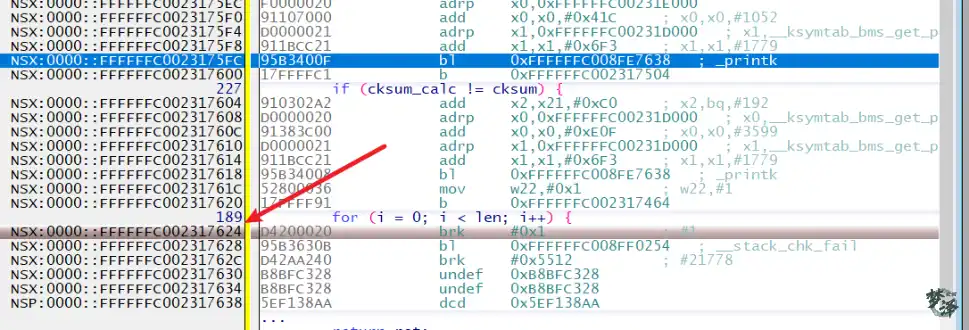

这个brk指令的地址是 0xFFFFFFC002317624 ,查看是否有一条BL语句跳转到此地址，可以发现如下的地方进行了跳转

static u8 fg_checksum(u8 *data, u8 len)
{
        u8 i;
        u16 sum = 0;

92401D29            and     x9,x9,#0xFF      ; x9,x9,#255
2A1F03E8            mov     w8,wzr
D100A52A            sub     x10,x9,#0x29     ; x10,len,#41
910043EB            add     x11,sp,#0x10     ; x11,sp,#16
B100A15F            cmn     x10,#0x28        ; x10,#40
54000623            b.cc    0xFFFFFFC002317624                       ;;;这里跳转到了brk函数
        for (i = 0; i < len; i++) {
3840156C            ldrb    w12,[x11],#0x1   ; w12,[x11],#1
}

关键指令解析

and x9, x9, #0xFF
- 这条指令将 x9 寄存器的高 56 位清零，只保留最低 8 位（即 x9 = x9 & 0xFF）。
- 作用：确保 x9 的值在 0x00–0xFF（0–255）范围内，因为 len 是 u8 类型（8 位无符号整数）。
sub x10, x9, #0x29
- 计算 x10 = x9 - 41（0x29 = 41）。
- 由于 x9 ∈ [0, 255]，因此 x10 的取值范围为 [-41, 214]。
cmn x10, #0x28
- 等价于 cmp x10, #-0x28（即比较 x10 和 -40）。
- 若 x10 < -40（即 x9 - 41 < -40 → x9 < 1），则触发 b.cc（无符号小于跳转）。
b.cc 0x...
- b.cc（Carry Clear）在 CPSR.C = 0 时跳转，对应无符号比较中的 x10 < -40。
- 结合 cmn，实际检测的是 x9 < 1（即 len == 0）。

这段代码的意思就是用来检测x9的值是否小于41，如果x9小于41，则继续往下执行，如果大于了41，则跳转

0xFFFFFFC002317624，抛出brk异常。

这里可能难以理解，为何是41？？难道是编译器随机设置的值？

41是固定的，是特意设置的值，我们可以看到 fg_checksum的第一个参数是data，是在 fg_mac_read_block中调用fg_checksum时传入的，实参为t_buf，而这个值是一个 u8 t_buf[40]的数组，有40个成员，而在 fg_checksum中的for循环中 data[i]其实调用的就是t_buf[i]，另一个参数是t_len-2，也就是t_buf[35]-2 ，这个值也就对应的是x9寄存器，所以这段汇编的代码中检测x9是否小于41，原因就再此。如果超过40就越界了！lem=40是没有问题的

所以临界情况就是40，当len=40时，t_len-2=40，所以t_len=t_buf[35]=42，

一旦出现t_buf[35] > 42的情况，就会导致数组越界！！！

然后我们看一下此时的len是多少呢？

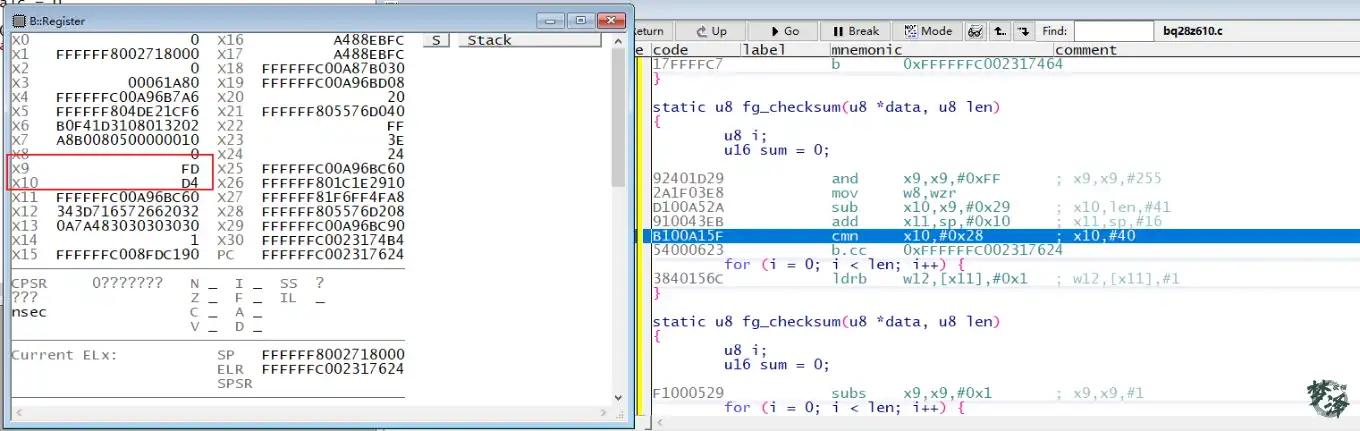

可以看到X9此时是0xFD, X10 = 0xFD-0x29=0xD4，确实和寄存器中x10的值一致，所以可以证明此时x9=0xFD=253，这个值是大于40的，此时t_buf[35]=0xFD+0x2=0xFF!!!，造成了数组越界！！

三、问题根因

对于t_len没有做范围限制，导致数组越界，造成死机

四、解决方案

if (t_len > 42)
{
    t_len=42;
}

五、问题的引申思考

在这个问题中，我们可以看到t_buf[35]是0，这个和我们从寄存器来推断的值完全是两种结果。

5.1 不能完全相信trace32解析处变量结果

这个问题在一开始的时候就是以t_buf[35]=0来正向分析的，结果发现完全推断不下去，和实际不符合

当t_buf[35]=0时，现在的代码是完全不可能造成数组越界的

	t_len = t_buf[35];

	if(t_len <= 2){
		fg_err("%s len is invaild, force vaild\n", bq->log_tag);
		t_len = 2;
	}

如果小于2，那么t_len是直接赋值为2的，所以len=t_len-2=0，是不可能造成数组越界的！

所以不能完全相信T32解析处的变量值，某些情况下是需要根据寄存器值来推导出实际的值！！

5.2 编译器优化

在我们认为t_buf[35]=0时，我们去看汇编，我们希望能够找到t_buf[35]=2的赋值，然而我们找了很久都没有发现这句赋值语句！知道发现了如下的代码

3940CBF6            ldrb    w22,[sp,#0x32]   ; w22,[sp,#50]
        t_len = t_buf[35];

71000909            subs    w9,w8,#0x2       ; w9,w8,#2
540002C8            b.hi    0xFFFFFFC00231754C
        if(t_len <= 2){
B0000048            adrp    x8,0xFFFFFFC002320000   ; x8,last_soc
B9412D08            ldr     w8,[x8,#0x12C]   ; w8,[x8,#300]
36F80748            tbz     w8,#0x1F,0xFFFFFFC0023175E8   ; w8,#31,0xFFFFFFC0023175E8
52801FE8            mov     w8,#0xFF         ; w8,#255

subs 指令的双重作用：
- 它不仅执行减法 w9 = w8 - 2
- 同时根据结果设置条件标志位（NZCV寄存器）：
  - N (Negative)：结果是否为负
  - Z (Zero)：结果是否为零
  - C (Carry)：是否发生借位（无符号下溢）
  - V (oVerflow)：有符号溢出
b.hi 的条件：
- HI = Higher (无符号大于)
- 触发条件：C == 1 且 Z == 0
- 翻译：无借位(C=1) 且 结果不为零(Z=0)

条件标志位的含义：

w8 (t_len)	运算结果	C (借位)	Z (零)	`b.hi` 条件
`t_len > 2`	正数	`1` (无借位)	`0` (非零)	✅ 跳转
`t_len = 2`	`0`	`1` (无借位)	`1` (为零)	❌ 不跳转
`t_len < 2`	负数 (下溢)	`0` (有借位)	`0` (非零)	❌ 不跳转

为什么等价于 t_len > 2

无借位 (C=1)：表示 w8 ≥ 2（无符号减法没有下溢）
结果非零 (Z=0)：表示 w8 ≠ 2
组合条件：w8 ≥ 2 且 w8 ≠ 2 → w8 > 2

所以这里的意思就是当t_len>2时就跳转0xFFFFFFC00231754C（也就是fg_checksum函数）执行，如果t_len<=2时，就正常往下执行

adrp    x8,0xFFFFFFC002320000   ; 加载日志配置基址
ldr     w8,[x8,#0x12C]           ; 读取日志级别 (offset 300)
tbz     w8,#0x1F,0x75E8          ; 如果bit31=0，跳过日志打印
mov     w8,#0xFF

前三句应该就是跳转执行printk去打印日志，最后一句将0xff赋值给w8寄存器，很难理解！

我们可以得知这种情况下t_len<=2时，被重新赋值t_len=2，这种情况下 fg_checksum的返回值其实是固定的

static u8 fg_checksum(u8 *data, u8 len)
{
	u8 i;
	u16 sum = 0;
    //len=0,不执行循环
	for (i = 0; i < len; i++) {
		sum += data[i];
	}
    //sum=0
	sum &= 0xFF;
    //return 0xff
	return 0xFF - sum;
}

所以这个是编译器进行了优化，直接在编译时就把结果直接赋值给x8寄存器，不再运行时计算！
